Пункты распределительные

Описание

Пункты распределительные ПР изготавливаются напольного, навесного и утопленного исполнения в виде металлического ящика, внутри которого устанавливаются автоматические выключатели.

ПР применяются для распределения электрической энергии, защиты электрических установок напряжением до 660 В переменного тока частотой 50 и 60 Гц при перегрузках и коротких замыканиях, а также для нечастых (до 3-х включений в час) оперативных коммутаций электрических цепей, и прямых пусков асинхронных двигателей.

  • Описание
  • Эксплуатация

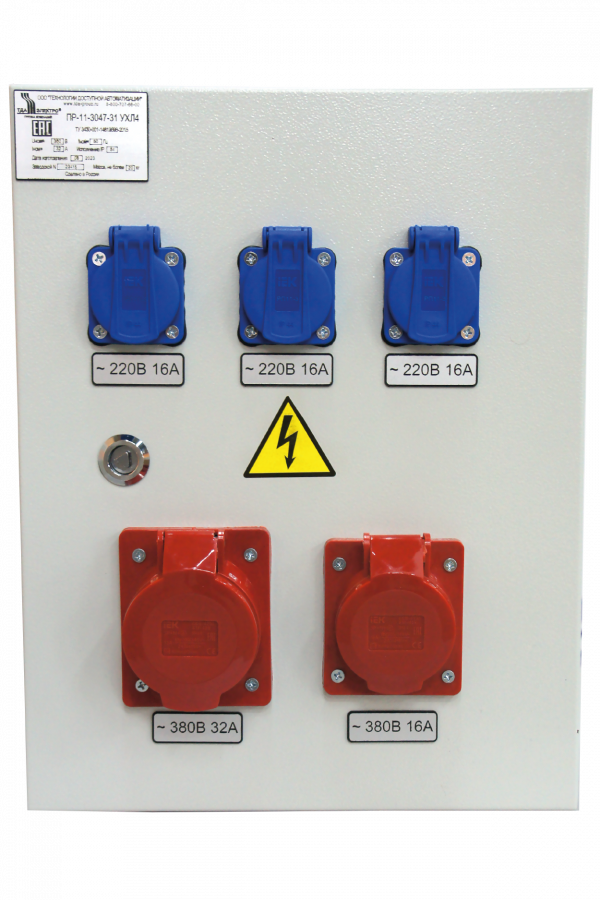

Пункт распределительный ПР11 представляет собой унифицированный металлический корпус, в котором на горизонтальных профилях устанавливается соответствующая электротехническая аппаратура.
Для обслуживания установленной аппаратуры предусмотрена одностворчатая дверь, запирающаяся на замок.
Линия электропитания подключается к вводному выключателю или к специальным вводным зажимам.
Отходящие групповые линии подключаются к соответствующим автоматическим выключателям. Внутри шкафа расположены нулевая рабочая и защитная шины.
Для обеспечения степени защиты оболочки IP 54 конструкция шкафа позволяет обеспечить ввод и вывод питающих, и отходящих линий с помощью сальников как сверху, так и снизу — в любой комбинации (через съемные крышки).
Вводные выключатели и выключатели на отходящих линиях (в шкафах) допускают присоединение на фазу (полюс) медных и алюминиевых проводников.
Шкафы размещают на стене, в нише стены или в напольном исполнении.
Пункт распределительный ПР11 может быть изготовлен для систем заземления TN-S и TN-C-S. При данном исполнении распределительный пункт ПР 11, в конструкции шкафа, дополнительно устанавливается изолированная шина нейтрали — N, в связи с этим, габарит шкафа может быть увеличен. Габаритные размеры распределительных пунктов серии ПР11 зависят от номера схемы.

Эксплуатация

Высота над уровнем моря до 2000 м.
Окружающая среда — не взрывоопасная, без содержания токопроводящей пыли, без содержания агрессивных паров и газов в концентрациях, разрушающих металл и изоляцию.
Рабочее положение — вертикальное (возможное отклонение от вертикали — 5°).
Требования техники безопасности — по ГОСТ 12.2.007.0-75.
